工业电脑设备散热方案
客户需求
芯片功率：40W
散热方式：主动散热
工作电压：12V
外观尺寸要求：95×60×25mm 以内
散热片颜色：阳极本色
风扇使用：40*40*10mm 双滚珠鼓风机，线长L=180mm, 转 速 ： 6000RPM.
散热片尺寸：93×57×20mm
考虑主板和芯片的特殊性，为了防止芯片被挤压，四角分别配备了一个铆钉。
通过配备的风扇，将热量带走

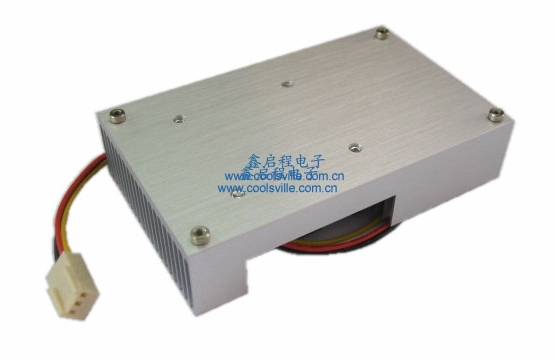

散热片部分
考虑要工控机的内部空间限制，又需要用到主动散热，要在散热片鳍片上洗出一个空间位置，用于安放风扇，风扇底部算是散热盲区，主板芯片的位置尽量不要放在风扇的底部，这样热量尽多的被风扇带走。主板芯片有一点的高度，周边又没有可以托起散热片的部件，所以在
四个角分别安装一个铆钉，托起散热片，以防止芯片又要挤压。

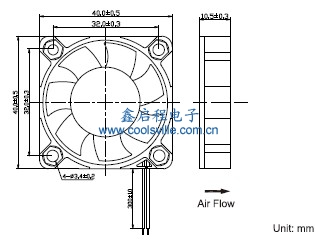

风扇部份：
规格型号 | 轴承方式 | 工作电压(VDC) | 启动电压(VDC) | 电流(A) | 转速(RPM) | 排风量(CFM) | 风压(mmH2O) | 噪音值(dBA) | 重量(g) |
|
| ||||||||||
| ||||||||||
JDH4010X | Sleeve or ball | 5 | 3.5 | 0.16 | 6000 | 6.40 | 3.31 | 26.3 | 17 |
|
JDM4010X | Sleeve or ball | 5 | 3.5 | 0.13 | 5400 | 5.62 | 2.41 | 24.9 | 17 |
|
JDL4010X | Sleeve or ball | 5 | 3.5 | 0.09 | 4200 | 4.48 | 2.32 | 21.1 | 17 |
|
JDH4010X | Sleeve or ball | 12 | 6.0 | 0.07 | 6000 | 6.40 | 3.31 | 26.3 | 17 |
|
JDM4010X | Sleeve or ball | 12 | 6.0 | 0.06 | 5400 | 5.62 | 2.41 | 24.9 | 17 |
|
JDL4010X | Sleeve or ball | 12 | 6.0 | 0.05 | 4200 | 4.48 | 2.32 | 21.1 | 17 |
|
固定方式：
使用螺丝，用散热片底部，从四个铆钉的位置锁住散热片

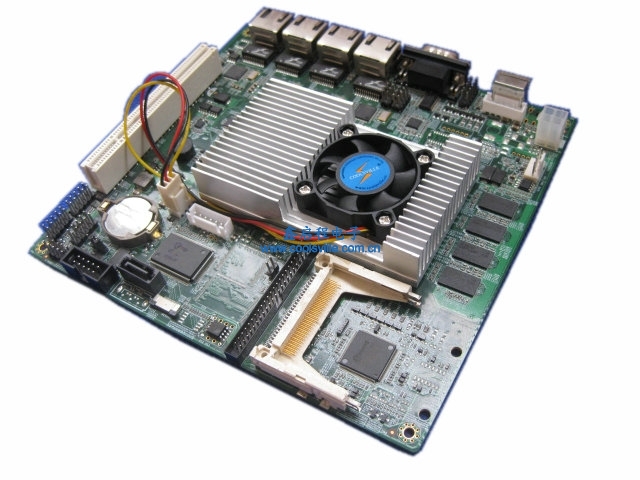

效果展示：
