工控一体机散热方案设计
一体机散热方案设计
CPU芯片功耗;40W
散热方式：主动散热
出风方向需要与外壳出风口相匹配
DC风扇电压5V;
外观尺寸：125*40*22mm
散热解决方案：
根据主板实际的元器件情况，需要洗出两个槽，
底部的槽为了避开元器件，上面的槽为了安装风扇，用于主动散热。
出风方向需要与外壳出口口相匹配，使用侧吹的鼓风机，将热量带出壳外。
散热片部份：
芯片旁边有几个突起的元器件，而散热器的安装方向只能顺着出风口的方向，为了避开那几个电子元器件，需要将散热片底部开出一个槽。
散热片上安装风扇部位，因风扇出风口与散热片贴的太近，导致噪音过大，所以在风扇出风口处洗出了一斜角，起到降低噪音的作用。
固定方式：
通过螺丝，将散热片牢固的固定在主板上面。

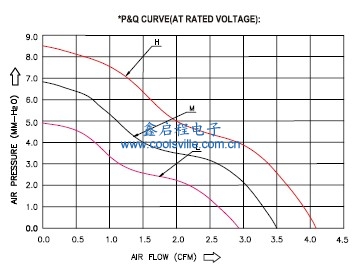

风扇规格：

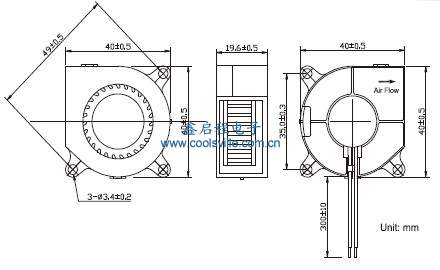

根据主板实际的空间，选用了40*40*20mm的鼓风机。
规格型号 | 轴承方式 | 工作电压(VDC) | 启动电压(VDC) | 电流 (A) | 转速(RPM) | 排风量(CFM) | 风压(mmH2O) | 噪音值(dBA) | 重量 (g) |
|
| ||||||||||
| ||||||||||
JDH4020X | Sleeve | 5 | 3.5 | 0.20 | 6000 | 4.1 | 8.50 | 34.8 | 25 |
|
JDM4020X | Sleeve | 5 | 3.5 | 0.15 | 5300 | 3.5 | 6.80 | 29.6 | 25 |
|
JDL4020X | Sleeve | 5 | 3.5 | 0.10 | 4200 | 2.9 | 4.90 | 25.5 | 25 |
|
JDH4020X | Sleeve | 12 | 6.0 | 0.10 | 6000 | 4.1 | 8.50 | 34.8 | 25 |
|
JDM4020X | Sleeve | 12 | 6.0 | 0.06 | 5300 | 3.5 | 6.80 | 29.6 | 25 |
|
JDL4020X | Sleeve | 12 | 6.0 | 0.05 | 4200 | 2.9 | 4.90 | 25.5 | 25 |
|
JDH4020X | Sleeve | 24 | 12.0 | 0.10 | 6000 | 4.1 | 8.50 | 34.8 | 25 |
|
JDM4020X | Sleeve | 24 | 12.0 | 0.08 | 5300 | 3.5 | 6.80 | 29.6 | 25 |
|
JDL4020X | Sleeve | 24 | 12.0 | 0.06 | 4200 | 2.9 | 4.90 | 25.5 | 23 |
|

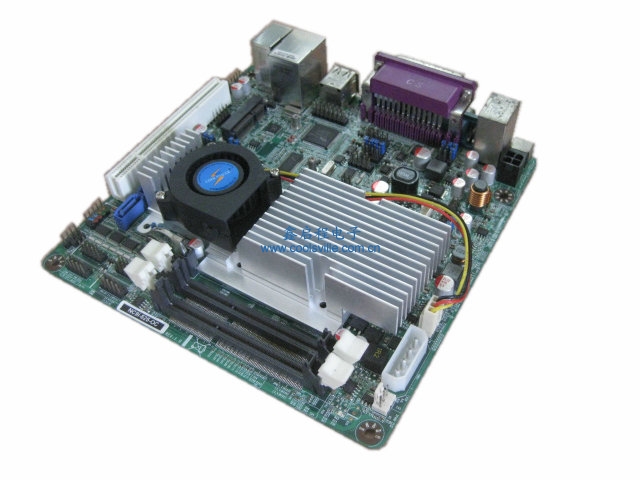

一体机散热器整体效果：
